百萬高清監控系統整體方案拓撲圖
時間：2021-04-08 來源：成都萬全安防 瀏覽：2468次

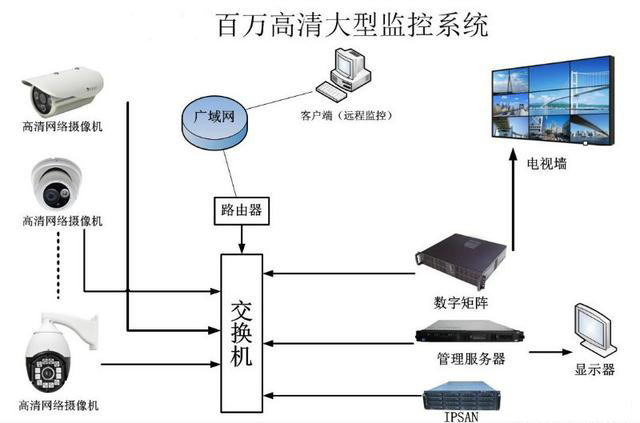

百萬高清監控系統整體方案拓撲圖
視頻監控系統如今已經是隨處可見。建設視頻監控系統初期需要有一個整體的規劃，也就是監控系統拓撲圖。監控系統的拓撲圖相當于監控系統整體的框架，有了框架再根據每個環節的現場情況、用戶需求選擇相應的設備來完善整個系統功能。今天我們給大家展示一個幾乎“萬能”的拓撲圖，適合大多數的需求場景，接下來我們一起來看看吧。
名稱：百萬高清監控系統整體方案拓撲圖
適合場景：既有遠程訪問需求，又有現場大屏展示的需求場景。
整體思路：前端監控攝像頭采用高清網絡攝像機。交換機通過路由器連接互聯網實現遠程觀看。本地觀看與展示通過數字矩陣和LED拼接屏方式將視頻畫面展示出來。通過管理服務器對整個監控系統進行設置與操控。監控系統存儲采用IPSAN服務器存儲方式。
方案說明：本拓撲圖僅展現系統中的主要設備及信號傳輸思路，具體設備詳情請根據具體項目自行增加或刪除。
成都萬全電子，又稱成都萬全安防，成立至今已有13年有余。專注安防監控工程施工、維保服務。業務覆蓋整個四川18個地級市，憑借過硬的技術實力和高品質的服務，為客戶打造靠譜的安防弱電系統、高清視頻監控系統。如有需要，歡迎來電咨詢。
